  1、正在其他软件中画好的几何文献能直接导入到GTS NX中运用么?若何操作?

  属意:看待Auto CAD中的实体几何体,须要正在CAD中输出SAT式子后,遴选ACIS文献旅途导入。

  印刻效力是用于点、线、面的印刻,选项卡 ‘极点’是用于将点印刻正在面上,对象对向遴选面,辅帮对象遴选须要印刻的点,目标遴选面的法向;‘弧线’选项卡用于将线印刻正在面上,各个选项寓意与‘极点’相仿;‘主动印刻’选项卡用于把线印刻正在实体中,属意线印刻正在实体中的时期,只可印刻到实体内部,倘使是印刻到实体外观的话,照样须要遴选第二个‘弧线’选项卡。

  主动结合选项卡下的印刻是用于实体与实体间的,为了使相邻实体不妨共享面,从而保障后续网格划分时相邻实体间不妨节点耦合。

  线框可直接扩展成体,采用几何-延迟-扩展号令。须要挨次属意以下三个方面。

  c)闭合线框只可是简单闭合,不行有众余的线、运用地形数据天生器,导入曲面失利是若何回事?

  因为软件中地形数据天生器中是依赖大都据的识别,原始地形图无效数据能够偏众,于是为了保障导入的曲面数据有用,GTS NX版本中须要将等高线(或首弧线)零丁复造到新筑的CAD文献中并将基点放正在原点相近。

  LDF树立是为了对照实正在地模仿土体开挖后应力开释的进程,合适调治荷载开释系数,可能把此刻开挖发作的应力合适分派给下一步激活的单位(如支护、衬砌等)激活的单位。

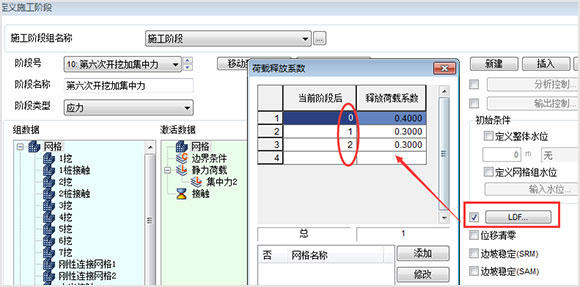

  如图,默示树立了三个阶段,0默示此刻施工阶段,1和2判袂默示接下来的两个施工阶段,云云的树立默示此刻施工阶段发作的应力须要正在进程这三个阶段才干开释完。每个阶段应力开释比例则判袂为40%。30%,30%。属意倘使此刻阶段树立了LDF,担当应力开释的后续阶段(这个例子中是下两个阶段)不须要再树立(注释证据详睹相干常识)。其它无论树立几个阶段,LDF中指定的应力开释系数之和务必为1。

  崭露这种状况很能够是由于前次没划分完网格就点了中断,处理要领是起首算帐一下注册外,倘使还不行能再加上重装软件即可处理。算帐注册外的操作步伐如下:

  正在操作方面“主动-实体”是指定网格巨细,可遴选天生四面体或六面体网格;“照射-实体”可直接指定网格巨细,也可通过指定边线尺寸来界说网格巨细,然则只可天生六面体网格。

  通过“网格-单位-网格参数-3D/2D/1D-窜改属性”号令告终3D/2D/1D单位的属性窜改。遴选对象为须要窜改属性的网格组,属性下拉框中遴选准确的属性,点击“实用”键即可。

  主动网格划分的时期秩序不会遵从某个轴的前后顺次举办对网格组举办陈设,思要使这些网格组遵从必然顺次陈设,用户正在划分网格后可能通过“网格-网格组-重定名”号令举办网格组重定名,操作如下。
